07-NetBox进阶指南 4.0：NAPALM 插件安装与华为驱动适配

- 这篇文章解释为什么在 NetBox 里接入 NAPALM，不是为了做监控，而是为了补齐“现状数据”的取数能力。 - 重点内容包括插件安装、依赖关系、华为 VRP 驱动适配，以及 Source of Truth 与实时取数之间的职责边界。 - 它对应系列里的“能力扩展”阶段，适合在接口。

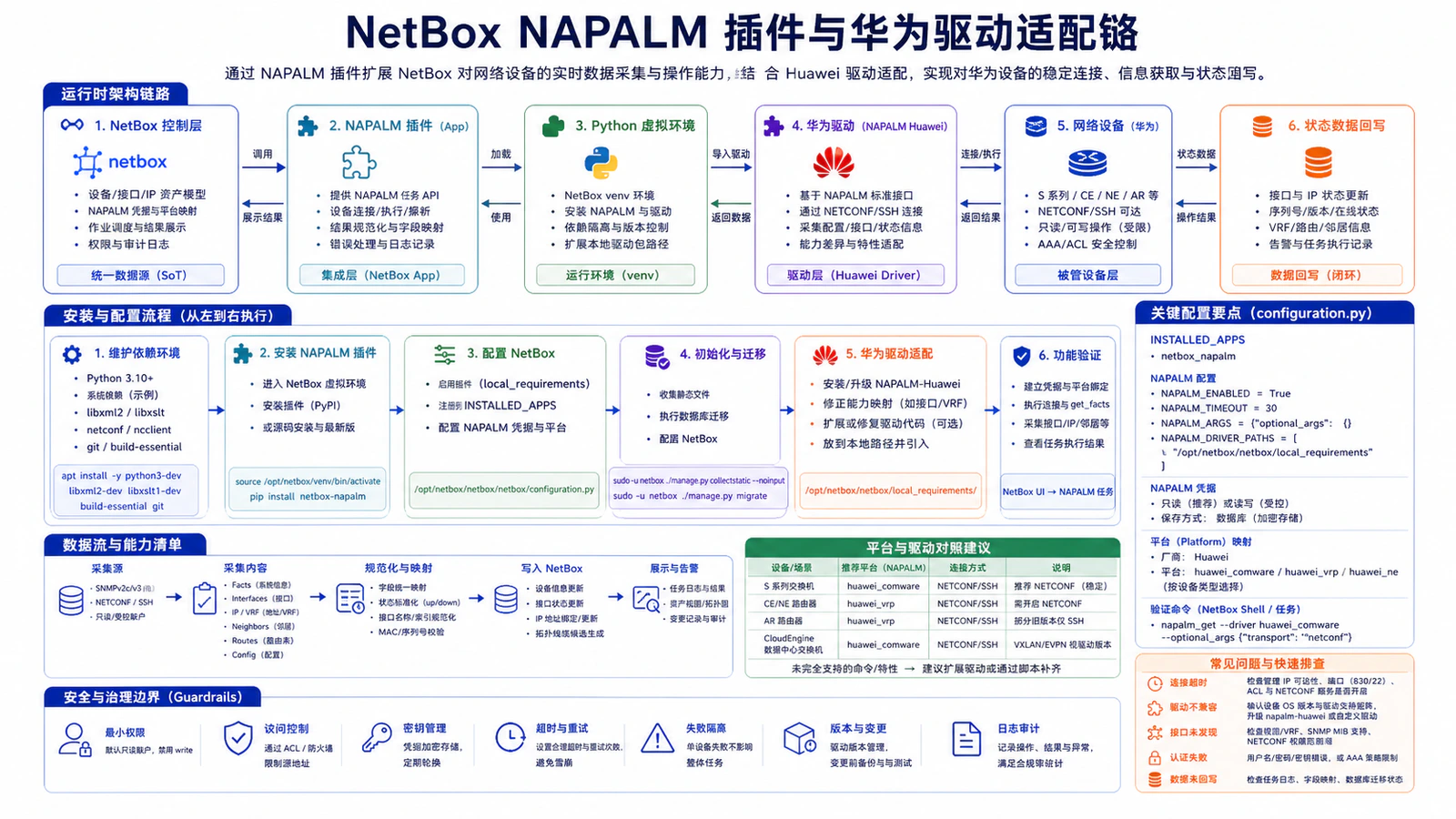

NetBox NAPALM 插件与华为驱动适配链路

作者：数字卢语 · 发布：2026-04-08 · 更新：2026-04-13

摘要

这篇文章解释为什么在 NetBox 里接入 NAPALM，不是为了做监控，而是为了补齐“现状数据”的取数能力。
重点内容包括插件安装、依赖关系、华为 VRP 驱动适配，以及 Source of Truth 与实时取数之间的职责边界。
它对应系列里的“能力扩展”阶段，适合在接口与拓扑打通后继续阅读。

一、背景：从“真相源”到“研判能力扩展”

在统一运维平台设计中：

NetBox = 唯一真相源（Source of Truth）

用于承载：

网络资产
拓扑关系
接口信息
配置基线

1.1 引入 NAPALM 的目的

NAPALM 并不是监控工具，而是：

自动化研判阶段的“按需取数能力”

1.2 解决的三类问题

① 环境类研判

CPU / 内存 / 温度 / 电源
用于快速确认设备健康状态

② 配置类研判

获取运行配置
与 NetBox 历史配置做差异分析

③ 状态数据补充

Netmiko → 持续采集
NAPALM → 实时查询

1.3 职责划分

NetBox：应该是什么
NAPALM：现在是什么
自动化引擎：是否有问题

二、整体架构

适配链路

2.1 架构分层

① 控制层

NetBox Web UI
Plugin 页面

② 自动化抽象层

NetBox NAPALM 插件
napalm-huawei-vrp 驱动

③ 设备层

华为交换机（S5735 / S6730 / S7706）
无线控制器（AC）

2.2 调用链路

NetBox UI
   ↓
NAPALM Plugin
   ↓
napalm-huawei-vrp
   ↓
SSH
   ↓
设备
   ↓
数据解析
   ↓
UI展示

三、环境准备

3.1 网络要求

NetBox 可访问设备 TCP 22
无跳板或已配置

3.2 建议配置

language-mode english

避免解析失败

3.3 软件版本

NetBox：4.4.7
Python：NetBox venv
系统：Linux

四、NAPALM 插件规范化安装

重点：避免插件覆盖问题

4.1 进入虚拟环境

source /opt/netbox/venv/bin/activate
pip list

4.2 维护 local_requirements.txt（关键）

sudo nano /opt/netbox/local_requirements.txt

示例：

netbox-napalm-plugin
napalm-huawei-vrp
netbox-topology-views
netboxlabs-diode-netbox-plugin

4.3 安装插件

pip install -r /opt/netbox/local_requirements.txt

4.4 配置 NetBox

PLUGINS = [
    "netbox_topology_views",
    "netbox_diode_plugin",
    "netbox_napalm_plugin",
]

PLUGINS_CONFIG = {
    'netbox_napalm_plugin': {
        'NAPALM_USERNAME': 'admin',
        'NAPALM_PASSWORD': 'your_password',
        'NAPALM_TIMEOUT': 30,
        'NAPALM_ARGS': {}
    }
}

4.5 初始化

python3 manage.py migrate
python3 manage.py collectstatic --no-input

sudo systemctl restart netbox netbox-rq

五、华为驱动深度适配

官方驱动无法完全适配华为多型号设备，需要修改源码

5.1 驱动路径

cd /opt/netbox/venv/lib/python3.10/site-packages/napalm_huawei_vrp/
cp huawei_vrp.py huawei_vrp.py.bak

5.2 内存利用率修正

utilization = round((used_kb / total_kb) * 100, 1)

environment['memory'] = {
    "available_ram": 100,
    "used_ram": utilization
}

5.3 无线 AC 兼容

try:
    output = self._send_command('display environment')
    if "Error" in output:
        output = self._send_command('display health')
except:
    output = ""

5.4 LLDP 邻居名称完整显示

command = 'display lldp neighbor'

5.5 重启服务

sudo systemctl restart netbox

六、功能验证

6.1 平台绑定

路径：

Plugins → Napalm → Platform Config

设置：

Huawei VRP → huawei_vrp

6.2 AC 参数优化

{"global_delay_factor": 2}

6.3 验证项

CPU / 内存 / 温度
Running Config
LLDP 邻居

七、运维与升级建议

7.1 驱动管理

升级会覆盖修改
建议使用：

patch / Git 分支管理

7.2 日志排查

sudo journalctl -u netbox -f

八、总结：能力边界明确

8.1 角色定位

NetBox：真相源
NAPALM：实时数据补充
Netmiko / SNMP：持续采集

8.2 核心价值

提升研判准确性
提供执行前校验
增强自动化安全

8.3 典型应用场景

日志驱动自动化研判
配置差异检测
自动化执行前验证

九、结论

NAPALM 不是中心能力，而是围绕 NetBox 的“受控扩展能力”。

只有在：

NetBox 数据可信

的前提下：

自动化研判与执行才具备安全性
