02-OSI 七层模型详解

1. 概述

OSI（Open Systems Interconnection）七层模型是计算机网络中最基础、最重要的概念框架。它由国际标准化组织（ISO）于1984年发布，将网络通信划分为7个逻辑层级，每一层负责特定的通信功能。理解 OSI 七层模型，是掌握所有网络技术的基石——无论你是在配置交换机、调试 TCP/IP 问题，还是设计应用层协议，OSI 模型都提供了通用的参考框架。

本文作为网络基础系列的第二篇，将深入讲解 OSI 七层模型的每一层，从物理层的比特流传输到应用层的人机交互接口，结合实战操作帮助大家建立扎实的网络知识基础。

学习目标：

• 理解 OSI 七层模型的分层原则和设计思想
• 掌握每一层的功能、协议和核心设备
• 学会使用 OSI 模型分析网络故障
• 理解 OSI 模型与 TCP/IP 模型的关系

前置知识：

• 网络基础概念（系列第 1 篇）
• 基本二进制和十进制转换

2. 核心概念

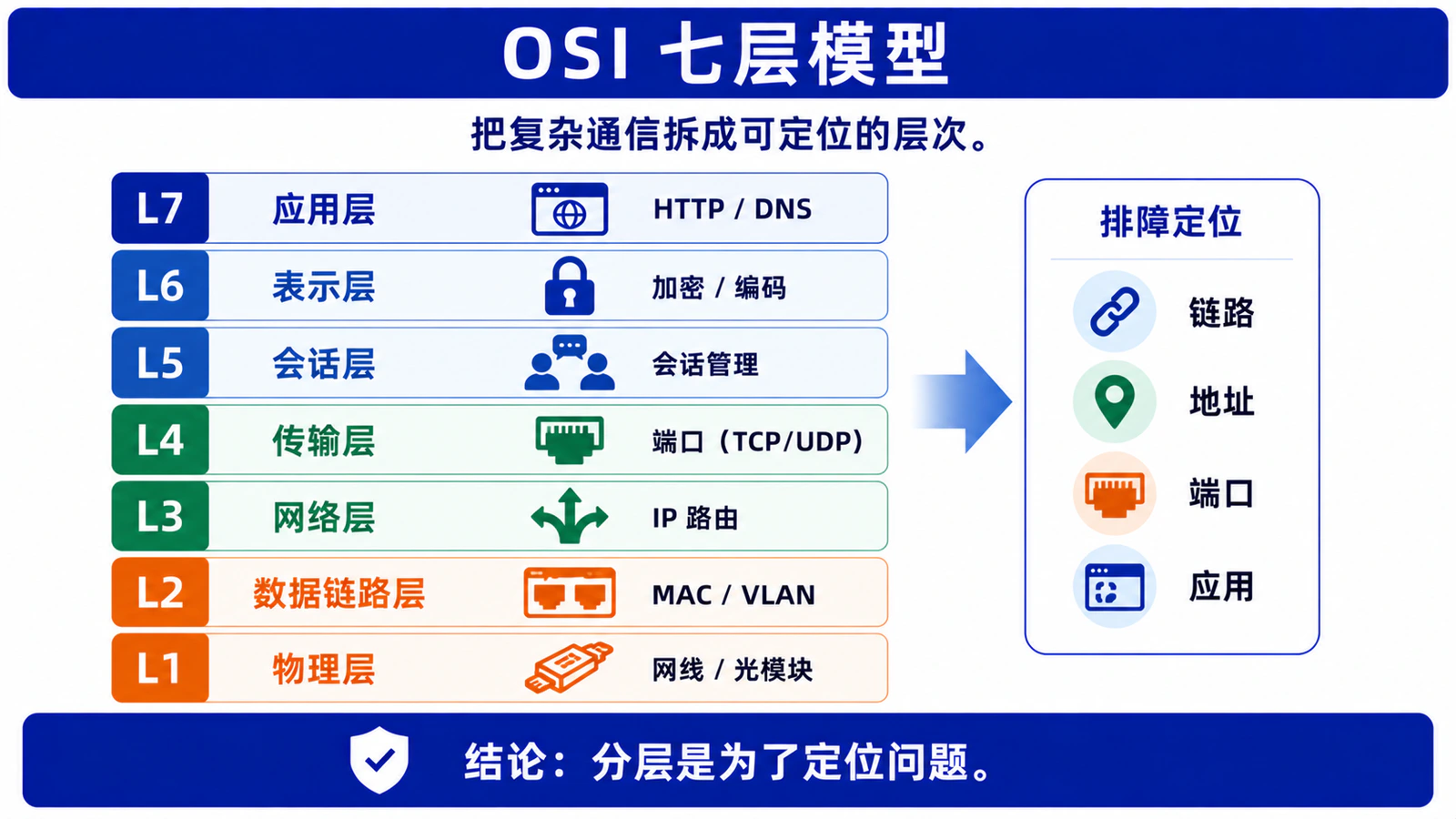

2.1 OSI 模型的分层原则

OSI 将网络通信分为七层，从下到上分别是：

 7 ┌────────────────────────────────────┐ 应用层 (Application)
 6 │                                    │ 表示层 (Presentation)
 5 │                                    │ 会话层 (Session)
 4 │                                    │ 传输层 (Transport)
 3 │                                    │ 网络层 (Network)
 2 │                                    │ 数据链路层 (Data Link)
 1 └────────────────────────────────────┘ 物理层 (Physical)

为什么要分层？

• 每一层独立演化：物理层从同轴电缆升级到光纤，不影响上面的协议层
• 标准化接口：层与层之间通过明确定义的接口通信
• 简化设计：复杂问题分解为独立可管理的子问题
• 模块化替换：某一层的实现可以替换，不影响其他层

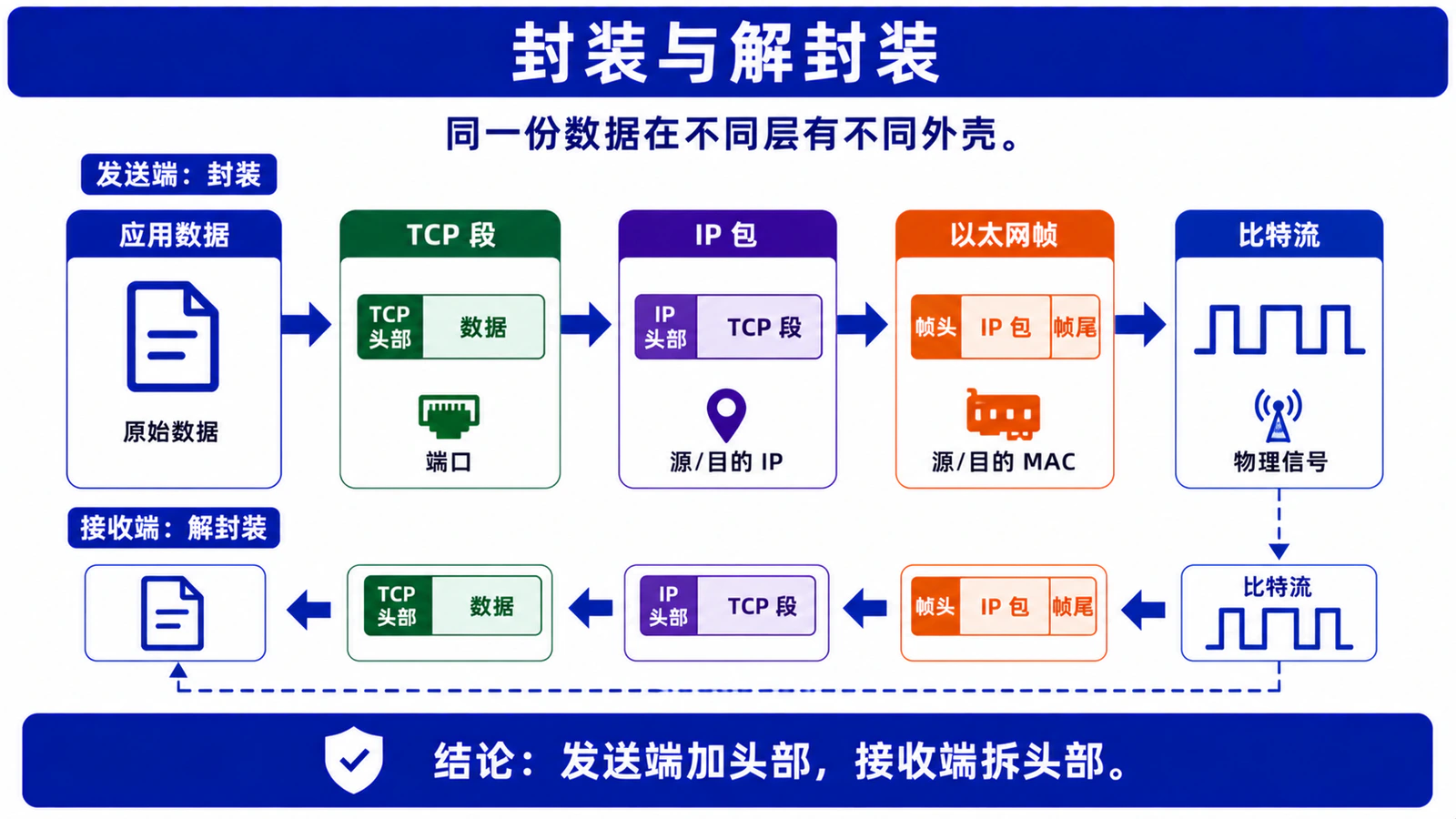

分层通信的流程：

发送方                         接收方
┌─────────────────┐          ┌─────────────────┐
│   应用层 7       │          │   应用层 7       │
│   ↓ 加头         │          │   ↑ 去头         │
│   表示层 6       │   数据   │   表示层 6       │
│   ↓ 加头         │   ────→ │   ↑ 去头         │
│   会话层 5       │          │   会话层 5       │
│   ↓ 加头         │          │   ↑ 去头         │
│   传输层 4       │          │   传输层 4       │
│   ↓ 加头         │  数据段  │   ↑ 去头         │
│   网络层 3       │          │   网络层 3       │
│   ↓ 加头         │   数据包 │   ↑ 去头         │
│   数据链路层 2   │          │   数据链路层 2   │
│   ↓ 加头+尾      │   数据帧 │   ↑ 去头+尾      │
│   物理层 1       │          │   物理层 1       │
│   ↓              │  比特流  │   ↑              │
└─────────────────┘          └─────────────────┘
       传输介质（双绞线/光纤/无线）

每层给上层数据加上头部（Header），这个过程叫封装。接收端逐层剥去头部，叫解封装。

2.2 七层速查表

2.3 各层详解

物理层（Layer 1）

物理层处理最原始的比特流（0和1）在传输介质上的传输。它不关心比特的含义，只关心如何将比特从一端传到另一端。

物理层负责的内容：

• 电气特性：电压高低、信号频率
• 机械特性：接口形状、引脚定义（如 RJ45 的 8 个引脚）
• 传输介质：双绞线（CAT5e/CAT6/CAT6A）、光纤（单模/多模）、无线
• 信号编码：如何将0和1映射为电信号或光信号
• 传输速率：10Mbps、100Mbps、1Gbps、10Gbps、40Gbps

常见物理层标准：

记忆口诀： "物理层的任务是比特流传输——把0和1变成电信号或光信号送出去。"

数据链路层（Layer 2）

数据链路层是 OSI 模型中第二层，负责在相邻网络节点之间可靠地传输数据帧。它将物理层的不稳定比特流组织成有结构的帧（Frame），并提供错误检测和流量控制。

核心功能：

• 帧封装：在数据包前后添加帧头和帧尾
• MAC 寻址：使用 MAC 地址标识网络接口（48位，如 00:1A:2B:3C:4D:5E）
• 错误检测：通过 FCS（Frame Check Sequence）检测传输错误
• 介质访问控制：CSMA/CD（以太网）或 CSMA/CA（WiFi）

MAC 地址结构：

00:1A:2B:3C:4D:5E
├─────┴─────┤├──┴──┤
  OUI（厂商）  设备唯一号
  Cisco: 00-00-0C
  Intel: 00-AA-00
  Huawei: 00-0F-E2

以太网帧格式：

┌────────┬────────┬──────────┬────────────┬────────┐
│ 前导码 │ MAC目地│ MAC源地址│ 类型/长度  │ 数据   │ FCS  │
│ 7+1字节 │ 6字节  │ 6字节    │ 2字节      │46-1500 │ 4字节│
└────────┴────────┴──────────┴────────────┴────────┘

数据链路层的子层划分（IEEE 802）：

• LLC（Logical Link Control）：上层协议识别，提供给网络层的服务接口
• MAC（Media Access Control）：介质访问控制，物理寻址

常见协议和设备：

• 协议：Ethernet (IEEE 802.3), WiFi (IEEE 802.11), PPP, VLAN (802.1Q)
• 设备：交换机（Switch）、网桥（Bridge）
• 注意： 交换机工作在二层，路由器工作在三层

记忆口诀： "链路层负责帧传输，MAC地址找邻居。"

网络层（Layer 3）

网络层提供逻辑寻址和路由选择功能，负责将数据包从源端跨越多跳路径传输到目的端。

核心功能：

• 逻辑寻址：IP 地址分配和识别（IPv4 32位、IPv6 128位）
• 路由选择：选择最佳路径（OSPF, BGP, IS-IS 等路由协议）
• 分组与重组：将大包分片传输，到达目的地后重组
• 错误报告：通过 ICMP 报告不可达情况

IP 数据包首部格式（IPv4）：

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
├───────┬───────┬───────────────┬───────────────┬────────────────┤
│版本   │头部长度│  服务类型     │   总长度（包括头部和数据）     │
├───────┴───────┴───────────────┴───────────────┴────────────────┤
│            标识                  │标志 │  片偏移              │
├───────────────────────────────────────────────────────────────┤
│  生存时间(TTL)  │   协议(TCP/UDP/ICMP)   │    头部校验和     │
├───────────────────────────────────────────────────────────────┤
│                       源 IP 地址 (32位)                      │
├───────────────────────────────────────────────────────────────┤
│                       目的 IP 地址 (32位)                    │
├───────────────────────────────────────────────────────────────┤
│                      选项（可选，可变长）                    │
├───────────────────────────────────────────────────────────────┤
│            数据（传输层的段封装在此）                          │
└───────────────────────────────────────────────────────────────┘

路由表示例：

# Linux 路由表
ip route show
# 输出：
# default via 10.0.1.1 dev eth0 proto static
# 10.0.1.0/24 dev eth0 proto kernel scope link src 10.0.1.100
# 172.16.0.0/16 via 10.0.1.254 dev eth0 proto static
# 192.168.1.0/24 via 10.0.1.5 dev eth0 proto static

# Windows 路由表
route print

常见协议和设备：

• 协议：IP (IPv4, IPv6), ICMP, ARP, OSPF, BGP, IS-IS
• 设备：路由器（Router）、三层交换机

记忆口诀： "网络层负责路由寻址，IP地址跨网传输。"

传输层（Layer 4）

传输层提供端到端的通信服务，确保数据在源主机和目标主机的应用进程之间可靠传输。

核心功能：

• 端到端通信：使用端口号标识应用进程（0-65535）
• 可靠传输：通过确认、重传、序号机制保证数据传输的可靠性
• 流量控制：滑动窗口机制，防止发送方过载
• 拥塞控制：慢启动、拥塞避免、快重传、快恢复

TCP 与 UDP 对比：

TCP 三次握手：

Client                     Server
  │                           │
  │─── SYN (seq=x) ──────────→│  第1步：客户端请求建立连接
  │                           │
  │←── SYN+ACK (seq=y,ack=x+1)│  第2步：服务器确认并响应
  │                           │
  │─── ACK (seq=x+1,ack=y+1)→│  第3步：客户端确认，连接建立
  │                           │
  │══════ 数据传输 ══════════→│
  │                           │
  │─── FIN ─────────────────→│  连接释放（四次挥手）

端口号分类：

记忆口诀： "传输层负责端到端，TCP可靠UDP快。"

会话层（Layer 5）

会话层负责建立、管理和终止应用程序之间的会话。它提供了会话恢复和检查点机制。

主要功能：

• 会话建立和终止
• 会话同步（检查点/断点续传）
• 对话控制（半双工/全双工）

常见协议： NetBIOS, RPC, PPTP

记忆口诀： "会话层管建立和拆除，检查点支持断点续传。"

表示层（Layer 6）

表示层处理数据的语法和语义表示，确保不同系统间的数据交换格式一致。

主要功能：

• 数据格式转换（ASCII ↔ EBCDIC）
• 数据加密/解密（SSL/TLS 协商）
• 数据压缩/解压缩

常见协议和格式：

• 加密：SSL/TLS (实际工作在会话层和表示层之间)
• 格式转换：JPEG, MPEG, GIF, ASCII
• 主要关注"语法"而非"语义"

记忆口诀： "表示层管格式和加密，数据转换双方都认识。"

应用层（Layer 7）

应用层是用户与网络交互的接口，为应用程序提供网络服务。这是用户最熟悉的层次。

常见协议：

重要的 DNS 解析过程：

# DNS 解析示例
# 当你在浏览器输入 www.example.com
# 1. 浏览器检查本地缓存
# 2. 检查 hosts 文件（/etc/hosts）
# 3. 向配置的 DNS 服务器发起查询
# 4. DNS 服务器递归查询根域名 → .com → example.com → www.example.com

# 手动测试 DNS 解析
nslookup www.example.com
# 输出：
# Server:         114.114.114.114
# Address:        114.114.114.114#53
# Non-authoritative answer:
# Name:   www.example.com
# Address: 93.184.216.34

# 或使用 dig 获取更详细信息
dig www.example.com +short
# 输出：93.184.216.34

记忆口诀： "应用层贴近用户端，HTTP FTP DNS 最常见。"

3. 实战操作

3.1 使用 Wireshark 观察各层数据包

Wireshark 是最直观的 OSI 模型学习工具。以下是通过 tshark（Wireshark 命令行版）捕获和分析数据包的实战操作：

# 安装 tshark（如果未安装）
sudo apt install tshark -y

# 捕获 10 个 HTTP 请求数据包
sudo tshark -i eth0 -f "tcp port 80" -c 10 -w http_capture.pcap

# 然后在另一个终端发起 HTTP 请求
curl http://example.com

# 分析捕获的数据包
# 查看七层信息
tshark -r http_capture.pcap -V | head -80

# 各层信息解读（以 HTTP 请求为例）：
# Frame: 物理层+链路层（帧信息，时间戳，帧长度）
# Ethernet II: 数据链路层（源MAC → 目的MAC）
# Internet Protocol Version 4: 网络层（源IP → 目的IP，TTL）
# Transmission Control Protocol: 传输层（源端口 → 目的端口，SEQ，ACK）
# Hypertext Transfer Protocol: 应用层（GET请求，Host头）

# 只看各层头部摘要
tshark -r http_capture.pcap \
  -T fields \
  -e frame.number \
  -e eth.src -e eth.dst \
  -e ip.src -e ip.dst \
  -e tcp.srcport -e tcp.dstport \
  -e http.request.uri

# 预期输出：
# 1  00:1a:2b:3c:4d:5e  00:1a:2b:cc:dd:ee  10.0.1.100  93.184.216.34  54321  80  /index.html

3.2 使用 ping 测试三层连通性

# ICMP 工作在网络层（Layer 3）
ping -c 4 8.8.8.8

# 使用 -v 显示详细信息
ping -v -c 4 8.8.8.8

# 检查路径 MTU（最大传输单元）
# IP 层不允许分片，测试端到端 MTU
ping -M do -s 1472 -c 4 8.8.8.8
# -M do: 禁止分片
# -s 1472: 数据部分大小（1472 + 28 = 1500，标准 MTU）
# 如果返回 "Frag needed and DF set"，说明路径 MTU 小于 1500

# 跟踪路由路径（三层的路由选择）
traceroute -n 8.8.8.8
# 输出：
# traceroute to 8.8.8.8 (8.8.8.8), 30 hops max, 60 byte packets
#  1  10.0.1.1    0.5 ms   0.3 ms   0.3 ms
#  2  100.64.0.1  2.1 ms   2.0 ms   2.0 ms
#  3  10.255.0.1  5.2 ms   5.1 ms   5.1 ms
#  ...

# 使用 mtr 实现持续路由追踪
mtr -r -c 10 8.8.8.8

3.3 使用 telnet 测试传输层连通性

# telnet 测试指定端口的 TCP 可达性（测试传输层）
telnet 10.0.1.100 22
# 如果端口开放：显示 "Connected to 10.0.1.100"
# 如果端口关闭：显示 "Connection refused"
# 如果无法到达：显示 "Unable to connect"（三层或四层问题）

# 使用 nc（netcat）更详细地测试
nc -zv 10.0.1.100 22
# -z: 仅扫描，不发送数据
# -v: 详细输出

# 测试 UDP 端口（nc 基本方式）
nc -zvu 10.0.1.100 53
# 注意：UDP 是无连接的，端口是否开放需要应用层回应

# 查看本地监听的端口和对应服务
ss -tlnp  # TCP 监听端口
ss -ulnp  # UDP 监听端口

# 输出解读：
# State   Recv-Q  Send-Q  Local Address:Port   Peer Address:Port
# LISTEN  0       128     0.0.0.0:22           0.0.0.0:*          → SSH
# LISTEN  0       511     *:80                 *:*                → HTTP

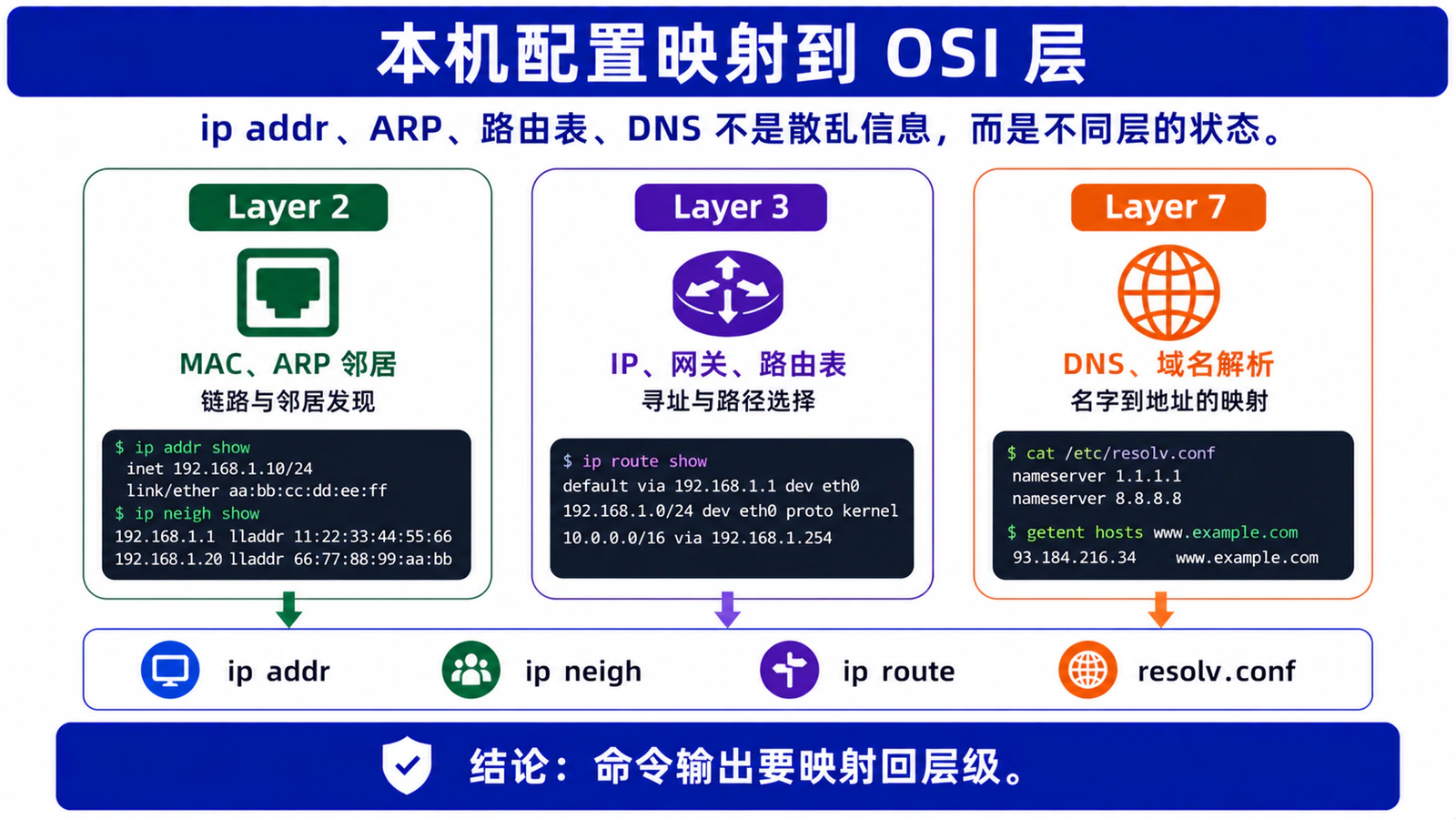

3.4 查看本机网络配置（各层映射）

这个映射关系把 ip addr、ARP、路由表和 DNS 对应回 Layer 2、Layer 3 和 Layer 7，便于把命令输出和 OSI 层级对应起来。

# 查看 IP 地址（Layer 3）
ip addr show
# 输出：
# 2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP
#     link/ether 00:1a:2b:3c:4d:5e brd ff:ff:ff:ff:ff:ff       ← Layer 2 (MAC)
#     inet 10.0.1.100/24 brd 10.0.1.255 scope global eth0     ← Layer 3 (IP)
#     inet6 fe80::21a:2bff:fe3c:4d5e/64 scope link             ← Layer 3 (IPv6)

# 查看 MAC 地址表（Layer 2 - 交换机）
bridge fdb show dev eth0

# 查看 ARP 表（Layer 3 到 Layer 2 的映射）
ip neigh show
# 输出：
# 10.0.1.1 dev eth0 lladdr 00:1a:2b:11:22:33 REACHABLE  ← IP → MAC 映射
# 10.0.1.5 dev eth0 lladdr 00:1a:2b:44:55:66 STALE

# 查看路由表（Layer 3 - 网络层路由决策）
ip route show

# 查看 DNS 配置（Layer 7 - 应用层）
cat /etc/resolv.conf
# 输出：
# nameserver 114.114.114.114
# nameserver 8.8.8.8

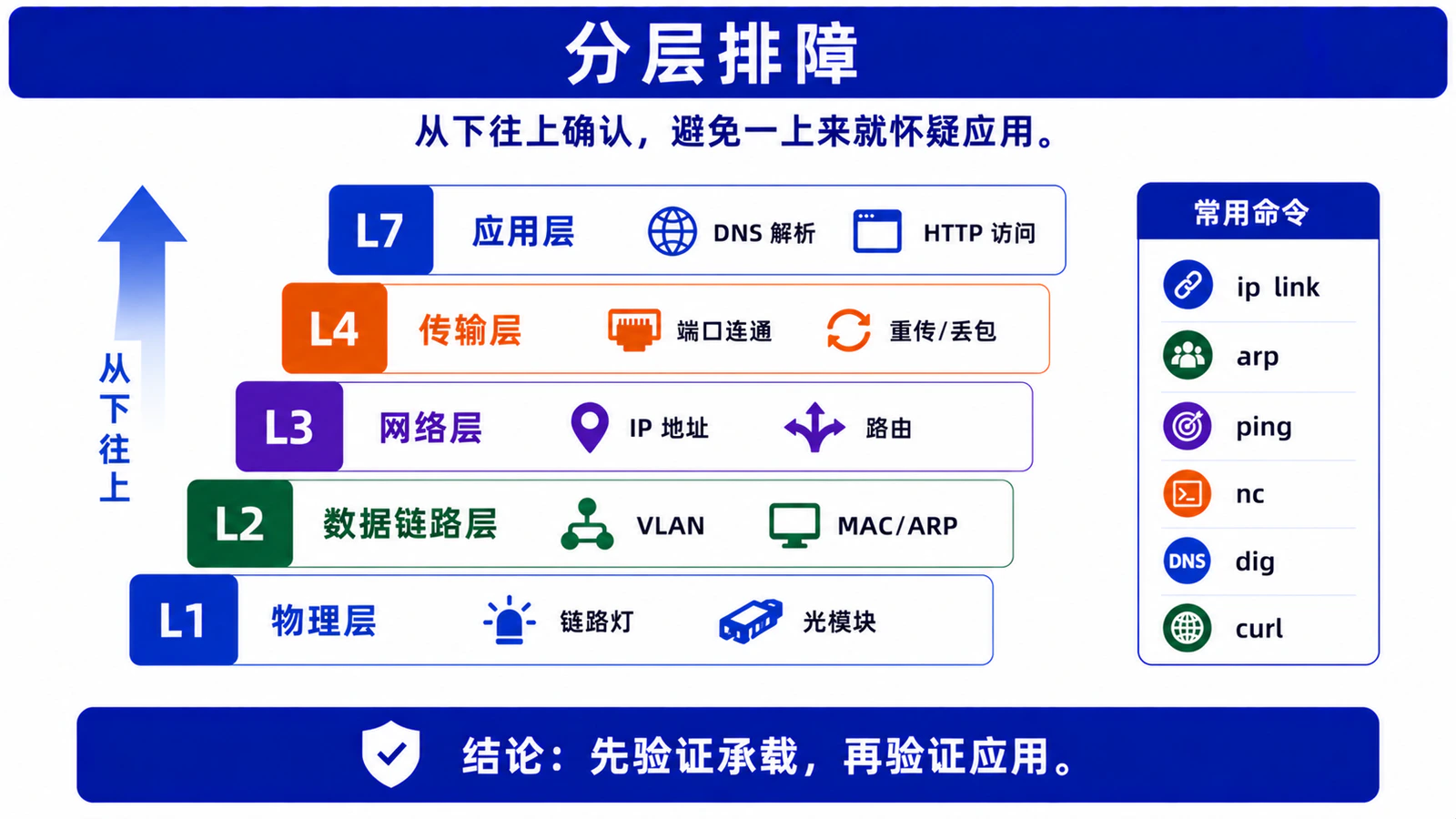

3.5 使用 OSI 模型诊断网络故障

排障顺序从 L1/L2/L3 往 L4/L7 走，可以减少一开始就怀疑应用的误判。

# 故障诊断流程（从低层到高层）

# Step 1: 物理层检查
ethtool eth0                    # 检查链路状态（Link detected: yes/no）
ip link show eth0               # 检查端口状态（state UP/DOWN）

# Step 2: 数据链路层检查
ip neigh show 10.0.1.1         # ARP 检查（是否有 MAC 地址映射）
arping -c 3 10.0.1.1            # 直接发送 ARP 请求

# Step 3: 网络层检查
ping -c 4 10.0.1.1              # 本网段连通性
ping -c 4 8.8.8.8               # 跨网段连通性
traceroute -n 8.8.8.8           # 追踪路由路径

# Step 4: 传输层检查
nc -zv 10.0.1.100 22            # TCP 端口连通性
ss -tlnp                         # 检查本地监听端口

# Step 5: 应用层检查
curl -I http://example.com      # HTTP 请求测试
nslookup example.com             # DNS 解析测试

# 快速诊断命令
mtr -r -c 10 8.8.8.8            # 持续路由追踪+丢包率

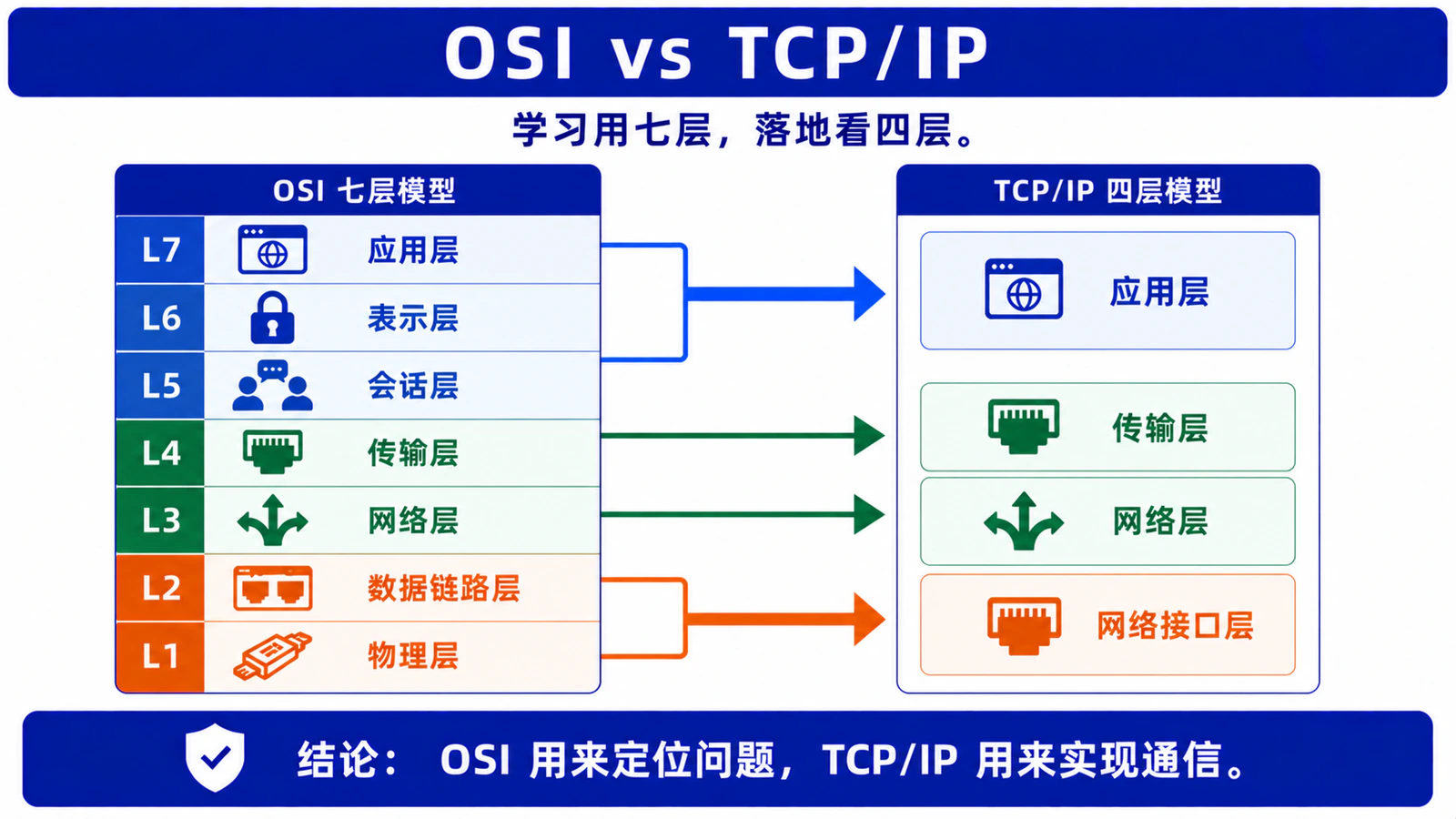

4. OSI vs TCP/IP 模型对比

OSI 更适合建立定位问题的心智模型，TCP/IP 更贴近真实协议栈的工程实现。

TCP/IP 四层模型映射：

OSI 模型              TCP/IP 模型
┌─────────┐         ┌──────────┐
│ 应用层  │         │          │
│ 表示层  │         │ 应用层   │
│ 会话层  │         │          │
├─────────┤         ├──────────┤
│ 传输层  │         │ 传输层   │
├─────────┤         ├──────────┤
│ 网络层  │         │ 网络层   │
├─────────┤         ├──────────┤
│数据链路层│         │          │
├─────────┤         │ 网络接口层│
│ 物理层  │         │          │
└─────────┘         └──────────┘

实际应用中的建议：

• 学习时：使用 OSI 模型，概念更清晰
• 工作中：主要关注 TCP/IP 模型，但用 OSI 模型分析故障（逐层排查）

5. 工程视角：OSI 不是背诵表，而是排障坐标系

OSI 模型最有价值的地方，不是让人记住七个层名，而是把复杂故障拆成相互独立的检查面。真实网络里，一次访问失败可能同时涉及无线信号、VLAN、IP 地址、路由、NAT、防火墙、DNS、TLS、反向代理和后端应用。如果没有分层坐标，排障很容易变成“先重启一下”“先放开策略”“先改 DNS”的猜测。

分层排障要坚持两个原则：

1. 低层未证明正常，不急着排高层。 网卡没有链路、VLAN 不对、ARP 不通时，继续分析 HTTP 状态码没有意义。
2. 高层异常不一定由高层引起。 应用超时可能来自路由黑洞、防火墙丢包、MTU、DNS、TLS，也可能是真正的业务服务异常。

一个可执行的判断方式是：每一层都要有“能证明它正常或异常的证据”。只有证据能把问题从一个大范围缩小到一个可处理边界。

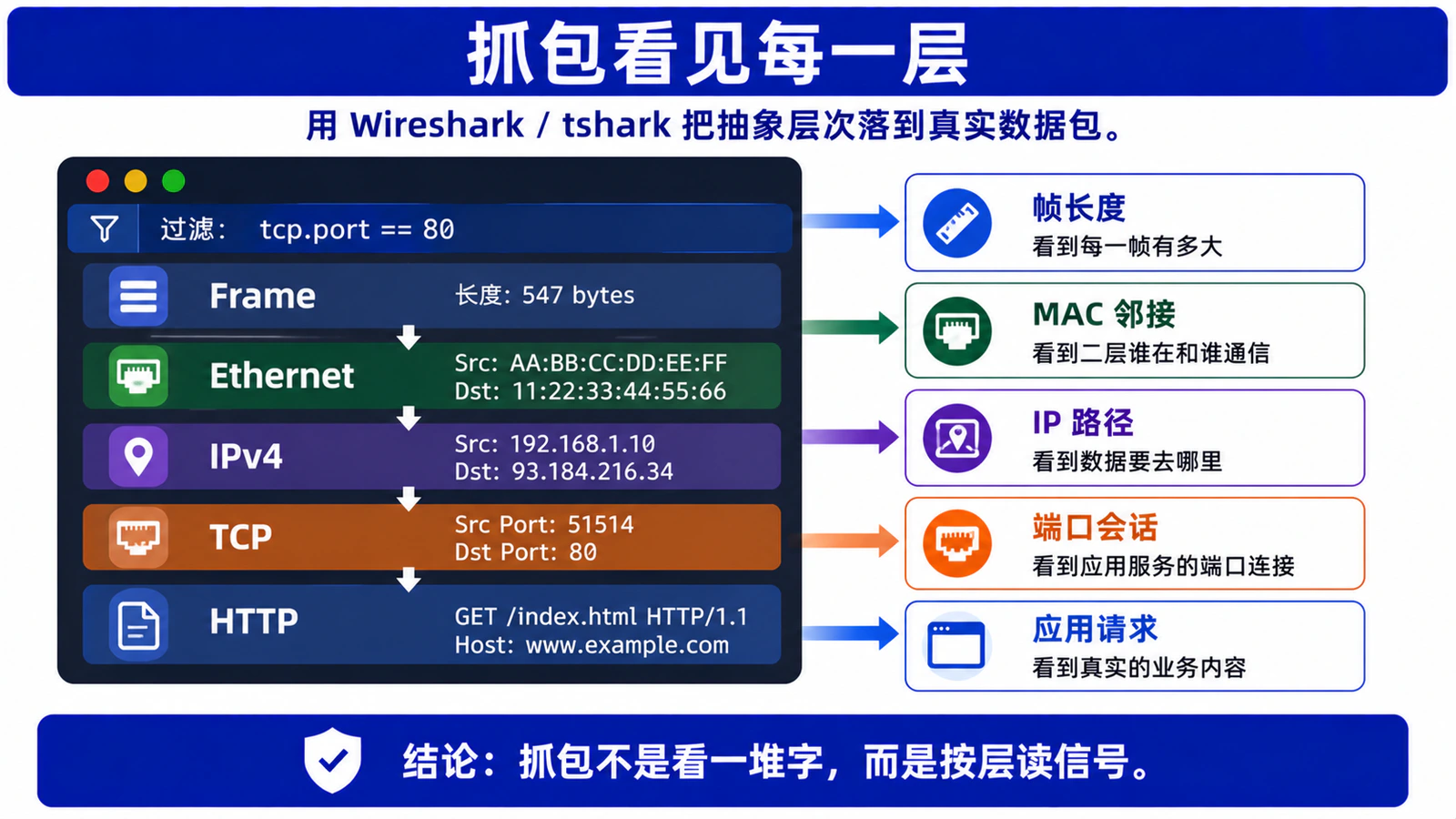

6. 抓包时如何读 OSI 层级

抓包文件不是越大越好。一次有效抓包应先有假设：要验证的是 ARP、DNS、TCP 握手、TLS 握手、HTTP 请求，还是应用响应。没有假设的抓包，会把排障人员淹没在无关流量里。

以一次 HTTPS 请求为例，Wireshark 或 tshark 中通常可以看到这些层级：

Frame                  捕获时间、帧长度、接口信息
Ethernet II            源 MAC、目的 MAC、以太网类型
Internet Protocol      源 IP、目的 IP、TTL、分片、协议号
Transmission Control   源端口、目的端口、序列号、ACK、窗口
TLS                    握手、证书、加密套件、应用数据
HTTP                   方法、Host、状态码、头部和响应

如果抓包里只有 SYN 没有 SYN/ACK，问题通常在路径、策略、监听或回程方向。若 TCP 已建立但 TLS 失败，要看证书、协议版本、SNI、加密套件和中间代理。若 TLS 正常但 HTTP 返回 403、404、500，就已经进入应用层或反向代理层，继续排二层交换机通常没有意义。

7. 分层排障案例

网页打不开

假设用户反馈“内部门户打不开”，可以按下面方式推进：

1. L1：确认终端是否联网，网口或无线是否连接，是否有大量错误包。
2. L2：确认终端是否在正确 VLAN，能否解析网关 MAC，交换机端口是否学习到终端 MAC。
3. L3：确认终端地址、掩码、网关和路由，能否 ping 通网关和目标地址。
4. L4：确认目标 TCP 443 是否可达，防火墙是否有会话，目标是否监听。
5. L7：确认 DNS 是否解析到正确 VIP，TLS 证书是否有效，HTTP 状态码和应用日志是否正常。

这个过程不是每次都机械执行所有步骤，而是用证据快速缩小范围。例如同一办公室所有人都打不开，优先看网关、DNS、出口策略和服务端；只有一个人打不开，优先看终端地址、代理、浏览器缓存、账号和本机防火墙；只有某个业务路径异常，优先看应用、反向代理、负载均衡和后端健康检查。

能 ping 通但业务失败

“能 ping 通但业务失败”是典型的 OSI 教学场景。ping 通说明至少某些 ICMP 报文能在网络层往返，但业务失败还可能有很多原因：

• TCP 端口未开放。
• 防火墙允许 ICMP，但不允许业务端口。
• 目标服务只监听 127.0.0.1 或内网地址。
• TLS 证书、SNI 或协议版本不匹配。
• 反向代理能响应，但后端服务不健康。
• 应用鉴权失败，返回 401 或 403。
• MTU 问题导致小包正常、大包异常。

因此，排查时要把“网络层可达”和“业务可用”分开表达。更准确的结论是：“ICMP 到目标 IP 正常，但 TCP 443 建连超时”或“TCP 443 建连成功，TLS 握手失败”。这类表达能直接指向下一步，而不是停留在“网络没问题”这种过早结论。

8. 运维中的层级责任划分

OSI 模型还能帮助团队划分责任。不是为了推责，而是为了让问题快速到达能处理的人。

交接时应尽量附上命令输出和时间点。例如“从 10.10.1.23 到 10.20.2.15，DNS 解析为 10.20.2.15，ping 正常，nc -vz 10.20.2.15 443 超时，防火墙未看到会话命中”。这样的交接比“门户打不开”更容易被处理。

9. OSI 学习中的常见误区

第一，认为每个协议只能属于一个层。实际工程中，很多协议跨越多个关注点。比如 TLS 通常被放在表示层或应用层附近讨论，但它依赖 TCP，影响 HTTP 行为，也可能被负载均衡、代理和安全设备终止或重加密。

第二，认为设备层级固定不变。交换机可以有三层功能，防火墙可以路由和 NAT，负载均衡可以做七层代理，也可以做四层转发。判断设备时要看它当前处理什么字段：MAC、IP、端口、会话，还是 HTTP 头。

第三，认为 OSI 模型和 TCP/IP 模型互相排斥。OSI 更适合教学和排障表达，TCP/IP 更接近互联网协议族的工程实现。工作中可以用 OSI 做坐标，用 TCP/IP 理解真实协议。

第四，忽略回程路径。很多连接失败不是去程不通，而是回程路由、NAT 或安全策略不对。抓包时只看客户端一侧不够，必要时要同时看服务端、防火墙和负载均衡两侧。

第五，把 DNS 当成网络层问题。DNS 是应用层协议，但它影响几乎所有访问体验。域名解析慢、解析到错误地址、IPv6 AAAA 记录异常、缓存未刷新，都可能表现为“网络慢”。

10. 自测与练习

建议完成下面练习：

1. 抓取一次访问网站的流量，标出 Ethernet、IP、TCP、TLS/HTTP 分别在哪里。
2. 用 ip addr、ip route、ip neigh 解释本机访问默认网关时经过哪些层。
3. 故意关闭一个本地 Web 服务，比较 ping 正常、端口拒绝和 HTTP 失败的差异。
4. 修改 /etc/hosts 指向错误地址，观察 DNS 绕过后应用访问如何变化。
5. 使用 curl -v 观察 DNS、TCP、TLS、HTTP 的先后顺序。
6. 找一个跨网段访问案例，画出去程和回程路径，标出哪个设备处理二层、三层、四层和七层。

这些练习的目标不是制造复杂环境，而是把七层模型从记忆表变成观察工具。只要能把命令输出、抓包字段和故障现象放回对应层级，后续学习 TCP/IP、VLAN、路由、防火墙和负载均衡都会更容易。

11. 逐层证据表：把结论写成可复核记录

在生产环境里，排障记录最好不要只写“已检查网络正常”。更好的写法是按层记录证据：

这种记录方式有两个好处。第一，它能防止过早下结论。第二，它能让不同团队看到自己负责的边界。例如网络团队看到 L3/L4 证据，应用团队看到 HTTP 状态码和应用日志，安全团队看到策略命中和会话状态，大家就能围绕同一条流量讨论。

下面是一个更完整的记录样例：

问题：用户访问 https://portal.example.local 超时
时间：2026-06-13 10:20
源：10.10.12.35，无线员工网
目的：10.30.5.20:443，内部门户 VIP
L1：无线信号稳定，终端无频繁漫游记录
L2：终端 VLAN 120，网关 ARP 正常
L3：源到网关正常，路由指向防火墙内网接口
L4：TCP SYN 发出后无 SYN/ACK，防火墙未见会话命中
L7：DNS 解析正确，应用日志无请求记录
初步判断：流量未到达应用侧，优先检查无线到防火墙路径和中间 ACL

这类记录比“门户打不开，请网络看一下”更有工程价值。它不仅能帮助当前故障定位，还能成为后续变更和容量评估的依据。

12. 案例：VPN 用户访问内网系统很慢

VPN 场景很适合练习 OSI 分层，因为它同时涉及物理网络、加密隧道、路由、MTU、DNS 和应用。

假设远程用户反馈：登录 VPN 后能打开内部门户，但页面加载很慢，偶尔图片加载失败。可以按层拆解：

1. L1/L2：用户本地 Wi-Fi 是否稳定，是否存在丢包或高延迟。
2. L3：VPN 客户端是否拿到正确地址，内网路由是否下发完整。
3. L4：TCP 是否大量重传，窗口是否异常，连接是否频繁重建。
4. L5-L6：TLS 握手是否反复失败，证书链是否完整。
5. L7：门户后端是否慢，静态资源是否从不同域名加载，DNS 是否解析到正确内网地址。

这类问题常见原因之一是 MTU。VPN 封装会增加额外头部，如果路径 MTU 没有正确处理，小包如 ping 可能正常，大包如 HTTPS 响应可能分片失败或重传。此时可以测试不同包长：

ping -M do -s 1472 <目标地址>
ping -M do -s 1400 <目标地址>
curl -w '%{time_connect} %{time_starttransfer} %{time_total}\n' -o /dev/null -s https://portal.example.local

如果小包正常、大包失败，就要检查 VPN 隧道 MTU、TCP MSS 调整、ICMP 不可达消息是否被阻断。这里可以看到，用户感知是“网页慢”，但根因可能在网络层和传输层之间，而不是门户应用本身。

另一个常见原因是 DNS 分流错误。VPN 用户访问内部门户时，如果域名解析到公网地址，就可能绕到外部路径，再通过安全设备回流内网，导致延迟高或策略不通。排查时要比较 VPN 内外的解析结果：

dig portal.example.local
dig @<VPN_DNS> portal.example.local

如果解析结果不同，要确认 VPN 是否正确下发 DNS，客户端是否使用了本地运营商 DNS，浏览器是否启用了 DoH，系统是否缓存了旧记录。这个案例说明，OSI 分层不是割裂每一层，而是用分层方法把混合问题逐步拆开。

13. 案例：服务端口开放但登录失败

另一个常见场景是端口可达，但业务登录失败。比如 nc -vz app.example.local 443 成功，curl -I 也能返回 200，但用户登录后提示认证错误或跳转循环。

这时 L1-L4 大概率不是主要矛盾，排查重点要上移：

• DNS 是否解析到正确负载均衡 VIP。
• TLS 证书是否匹配访问域名。
• 反向代理是否正确传递 Host、X-Forwarded-For、X-Forwarded-Proto。
• 会话保持是否导致用户在多个后端之间漂移。
• 认证系统、时间同步和 Cookie 域是否正确。
• 后端应用是否看到真实客户端地址，是否被安全策略误判。

这个案例能帮助初学者理解：四层通了不等于七层正常。网络团队可以证明端口和路径正常，但仍应提供抓包、负载均衡日志或代理日志，让应用团队接上排查。反过来，应用团队也不能只说“网络问题”，而要指出是请求没到、头部不对、会话丢失，还是后端返回错误。

14. 如何把 OSI 用在学习路线里

学习网络时，可以按下面顺序构建知识：

1. 先理解 L1/L2：网线、光纤、网卡、交换机、MAC、VLAN、ARP。
2. 再理解 L3：IP 地址、子网、默认网关、路由、NAT、ICMP。
3. 再理解 L4：TCP、UDP、端口、握手、重传、窗口、连接状态。
4. 最后理解 L7：DNS、HTTP、TLS、代理、负载均衡、认证。

这个顺序并不代表实际排障永远从低到高。有经验的人会根据现象快速跳到最可能的层，但前提是他知道每一层能提供什么证据。初学阶段按层推进，能避免遗漏基础项；熟练之后可以按证据和概率缩短路径。

15. 故障会议中的分层交接模板

跨团队排障时，OSI 模型可以变成会议模板。主持人不需要让所有人自由猜测，而是沿着层级确认事实：

会议记录也应按这个模板输出。比如：

结论：当前证据显示故障发生在 L4 之前。
依据：DNS 解析正确，客户端到网关正常，路由表命中正确路径，但 TCP SYN 到目标 VIP 后无响应，负载均衡和应用日志均未看到请求。
下一步：网络团队检查防火墙策略命中、NAT 和回程路由；应用团队保持日志观察；安全团队确认最近策略变更。

这种表达比“网络组继续查”更清楚。它明确了当前证据、未验证项和下一步责任，也避免多个团队同时做无关动作。

16. 设计评审中的 OSI 检查

OSI 模型不仅能用于排障，也能用于设计评审。上线一个新系统时，可以逐层检查：

• L1/L2：服务器或虚拟机接入哪个网络，是否需要独立 VLAN，是否有链路冗余。
• L3：地址规划是否合理，默认网关在哪里，回程路由是否对称，是否涉及 NAT。
• L4：需要开放哪些 TCP/UDP 端口，连接方向是谁主动发起，是否有长连接。
• L5-L6：是否使用 TLS，证书由谁维护，是否需要双向认证，是否经过代理。
• L7：域名、URL、认证、健康检查、日志和错误码如何定义。
• 管理面：谁能改策略，谁能重启服务，谁负责监控和回滚。

如果设计评审只讨论“服务器已经开好了、域名也有了”，后续很容易在防火墙、证书、健康检查和回程路径上出问题。把 OSI 当作评审清单，可以提前发现缺口。

17. 学习输出要求

学完 OSI 七层模型后，建议产出三份材料：

1. 一张自己的七层速查表，写上每层的处理对象、典型协议、常用命令。
2. 一份抓包标注截图或文字记录，说明一次 HTTP/HTTPS 请求在各层的字段。
3. 一份分层排障记录，选择一个真实或实验故障，按 L1 到 L7 写出证据和结论。

这三份材料能证明你不是只记住层名，而是能把模型用于观察、沟通和解决问题。后续学习 TCP/IP 协议栈时，也可以把每个协议放回这张表中，逐步形成完整网络知识地图。

18. 何时不要死套 OSI

OSI 是坐标系，不是排障流程的唯一顺序。遇到明显的应用错误码、数据库连接池耗尽、证书过期、认证失败时，可以直接从高层开始验证；遇到机房断电、光纤告警、交换机端口 down 时，也不必先讨论 HTTP。成熟工程师会用 OSI 解释证据，但不会被层级顺序束缚。

更实用的做法是：先根据现象提出最可能的两个或三个假设，再用 OSI 层级确认这些假设需要哪些证据。证据充分后再收敛，证据不足时再回到低层补查。这样既保留分层思维，又避免机械排查，也能让复盘结论更清楚，便于团队协作和交接确认，减少重复排查和误判风险，让排障质量持续提升，也让复盘结论更容易被后续复用。

20. 常见问题

Q1: 为什么实际用 TCP/IP 而不用 OSI？

OSI 是理论设计，TCP/IP 是实践产物。当 OSI 标准完善时，TCP/IP 已经在网络上广泛部署了。OSI 作为教学框架无出其右，实际工程中主要参考 TCP/IP 模型。

Q2: 如何记忆七层顺序？

常用口诀（从下到上）：

• "物链网传会表应" — 每层取首字
• "Please Do Not Throw Sausage Pizza Away" — 对应 Physical → Application
• "All People Seem To Need Data Processing" — 从上到下

Q3: 交换机有几个端口就冲突域有几个？

每个交换机端口是一个独立的冲突域。集线器所有端口共享一个冲突域。交换机的每个端口是一个独立的冲突域，但所有端口默认在一个广播域内。

Q4: MAC 地址和 IP 地址的区别？

MAC 地址是硬件的物理地址（出厂烧录），用于同一网段内寻址。IP 地址是逻辑地址（网络管理员分配），用于跨网段寻址。可以理解为 MAC 是你的身份证号码，IP 是你的家庭住址。

Q5: 路由器、交换机和集线器分别工作在几层？

• 路由器：第三层（网络层）— 根据 IP 地址做路由转发
• 交换机：第二层（数据链路层）— 根据 MAC 地址做帧转发
• 集线器：第一层（物理层）— 简单中继放大信号
• 三层交换机：第二层+第三层 — 硬件加速三层转发

Q6: 什么是 MTU，为什么是 1500 字节？

MTU（Maximum Transmission Unit）是网络接口层能传输的最大数据包大小。以太网标准 MTU 为 1500 字节。这个数值是技术和效率的折中——太大影响实时性，太小协议开销占比过高。

Q7: TTL 是什么？

TTL（Time To Live）是 IP 数据包中的生存时间字段，每经过一个路由跳数减1，减到0时数据包被丢弃。TTL 初始值通常为 64（Linux）、128（Windows）、255（网络设备）。TTL 的作用是防止路由环路导致数据包在网络中无限转发。

Q8: 如何确认网络问题出在哪一层？

逐层排查法：

1. 物理层：网口灯亮吗？网线插好了吗？
2. 数据链路层：ARP 能解析到 MAC 吗？
3. 网络层：ping 能通吗？
4. 传输层：端口能通吗？
5. 应用层：服务正常运行吗？

21. 总结

OSI 七层模型是理解计算机网络的核心框架。掌握它不仅是考证需求，更是日常网络排障的利器。本文详细讲解了每一层的功能、协议和应用，并提供了从底层 ping 到高层 curl 的完整排障方法。

核心知识点回顾：

• 物理层管比特流，链路层管 MAC 寻址
• 网络层管 IP 路由，传输层管端到端连接
• 会话层管建立和拆除，表示层管格式转换，应用层为用户服务
• 故障诊断需从下往上逐层排查

学习 OSI 最好的方法是结合实际抓包分析。建议在 Wireshark 中捕获网络流量，观察不同层的数据包结构，将理论知识具象化。

下一篇将介绍《TCP/IP 协议栈》，深入讲解当今互联网的核心协议族。

参考资料

• ISO/IEC 7498-1:1994 — OSI Reference Model
• RFC 1122 — Requirements for Internet Hosts
• RFC 1180 — TCP/IP Tutorial
• Wireshark 官方文档 — 协议分析
• IEEE 802.3 — Ethernet标准
• [验证环境：Ubuntu 22.04 / Wireshark 4.0 / 2026-05-09]
