02-NetBox多站点发现实战：Orb + Diode + Python 脚本联动落地

摘要

• 这篇文章聚焦多站点发现链路，核心是把 Orb Agent -> Diode -> NetBox 这一段稳定跑通。
• 内容不仅覆盖 CentOS 7 上的安装与连通问题，也解释了为什么“发现成功”并不等于“资产模型完整”。
• 它适合放在部署篇之后阅读，作为后续 IP 纳管和设备建模的前置环节。

最近我在做 NetBox 多站点资产自动发现的实践案例。

前面的站点其实都已经差不多打通了，最后剩下一个站点，环境偏老，是一台 CentOS 7 服务器。原本我以为就是按流程补一下 Docker、起一下 Orb Agent、扫一遍网段就完事，结果真正上手后发现，这个站点反而是最容易踩坑的一个。

因为它的问题不是单点问题，而是几个问题叠在一起：

• CentOS 7 已经比较老了，Docker 安装并不丝滑
• Orb Agent 容器能起来，不代表真的在扫描
• Diode 认证参数写法不对，表面没报错，实际就是不工作
• 扫描结果进了 NetBox 以后，还得继续补设备、接口、链路，不然资产模型还是不完整
• 后面 4 个 Python 自动化脚本还依赖 easysnmp，而这个包在 CentOS 7 上安装又很容易翻车

这篇文章，我就把我这次从头到尾的实战过程，按一个完整闭环复盘出来。不是讲概念，而是讲我在现场是怎么一步一步把它跑通的。

一、我这次做的到底是什么架构

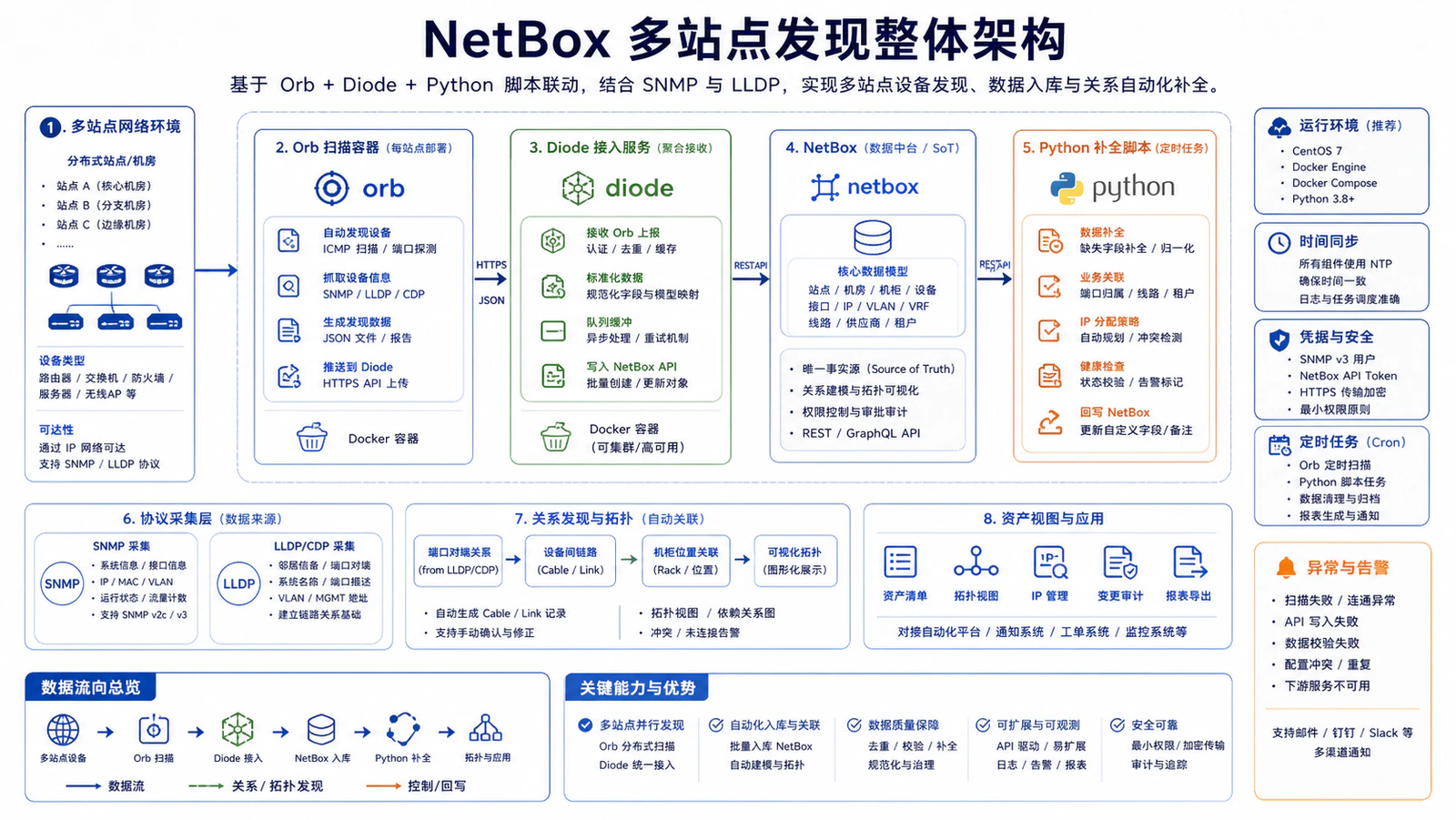

整体架构

我这次的目标不是每个站点自己部署一套 NetBox，而是做一个 主站点统一纳管、分站点执行发现 的架构。

整体思路很简单：

• 主站点：部署 NetBox 和 Diode
• 分站点：只部署 Orb Agent
• Orb Agent 在分站点本地扫描网段
• 扫描结果通过 Diode 回传到主站点
• 主站点 NetBox 统一接收结果
• 然后我再通过自动化脚本，把这些 IP 进一步补成设备、接口、链路

也就是说，Orb 不负责把 NetBox 资产模型一次性全补齐，它更像是“前端发现器”。后续要把它真正变成可用的资产数据，还得靠我自己的脚本去继续加工。

这也是我一直在做的事情： 让 NetBox 继续作为唯一真相源，让自动化发现成为资产建模的入口，而不是终点。

二、CentOS 7 安装 Docker：看起来简单，实际上第一个坑就来了

这个站点是一台 CentOS 7，所以我最开始还是按常规方式装 Docker：

yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo
yum install -y docker-ce docker-ce-cli containerd.io

结果一上来就报错。

最开始是仓库拉不下来，后面又提示：

No package docker-ce available.
No package docker-ce-cli available.
No package containerd.io available.

很多人看到这里，第一反应是“Docker 包没了”或者“CentOS 7 不支持了”。

但我后面排下来发现，真正的问题要拆开看：

第一，CentOS 7 这个环境确实太老了。 第二，我那一次 repo 拉取本身就失败了，后面 yum 自然也找不到包。

所以我没有继续盲目重试，而是先确认最底层的问题是不是网络和证书。

我用 curl 和 openssl 去测：

• Docker 官方地址能不能访问
• TLS 握手正不正常
• 证书链有没有问题

排下来发现：

• 服务器能连 Docker 官方地址
• TLS 正常
• 证书正常

这说明问题根本不是“网络不通”，而是 repo 写入和 yum 识别阶段有问题。

所以后面我就不再纠结 yum-config-manager 这一步了，而是直接手工写 Docker 仓库配置。 这一步处理完之后，再重新：

yum clean all
yum makecache
yum install -y docker-ce docker-ce-cli containerd.io docker-buildx-plugin docker-compose-plugin

最后成功安装，再执行：

systemctl enable docker
systemctl start docker
docker version
docker info

看到 Docker 服务正常起来，我才算真正进入下一阶段。

这里我的经验是：

在 CentOS 7 这种老系统上，不要迷信“一条命令安装”，而是要先把问题分层。

先确定是不是网络、是不是 repo、是不是系统兼容性，再往下处理，效率反而更高。

三、Docker 装好了，Orb 第一个问题又来了：镜像拉不下来

Docker 启动没问题后，我开始部署 Orb Agent。

我最开始是直接：

docker compose up -d

结果又卡住了，这次报的是 Docker Hub 拉镜像超时。

这类问题如果不拆开处理，很容易误以为是 compose 文件有问题。 但其实这一步最重要的是先确认：到底是“镜像没拉下来”，还是“镜像拉下来了但容器起不来”。

所以我后面先单独执行：

docker pull netboxlabs/orb-agent:latest

等镜像完整拉下来之后，再执行：

docker compose up -d

这个思路其实很简单，但非常重要：

先把“拉镜像问题”和“容器启动问题”拆开。

这样排障不会混在一起。

四、Orb 容器起来了，但其实并没有真正运行

镜像拉下来以后，我第一次看到的核心报错是：

Error: no config file specified, use --config or -c flag to provide config files

这说明一个问题：

Orb 容器虽然已经启动了，但它根本不知道该读哪个配置文件。

也就是说，这种“容器 Up 了”的状态，其实是假的成功。 它只是起来了一下，然后因为没有配置文件路径而不断重启。

所以后面我就把 compose 文件改成显式指定启动命令的方式：

command: ["run", "-c", "/opt/orb/agent.yaml"]

再配合：

volumes:
  - ./agent.yaml:/opt/orb/agent.yaml

这个地方我强烈建议不要偷懒。 因为你只把配置文件挂进去，不代表 Orb 会自动知道它在哪。

五、Orb 第二个坑：变量写法没问题，但就是不生效

配置文件路径搞定后，我又踩到了一个更隐蔽的问题。

我一开始在 agent.yaml 里写的是：

client_id: ${DIODE_CLIENT_ID}
client_secret: ${DIODE_CLIENT_SECRET}

从表面看，这种写法一点问题没有。 我也尝试过 .env、env_file 等方式去传变量。

但真正看日志时，会发现一个很诡异的现象：

日志里仍然显示的是：

"client_id":"${DIODE_CLIENT_ID}"

也就是说，它根本没有被真正替换成实际值。

更麻烦的是，这类问题有时候不会马上给你一个非常直白的致命报错，而是表现成：

• policy 能加载
• backend 看起来也启动了
• 但扫描就是不按预期执行

这种问题最容易把人绕进去，因为你会误以为“配置都对了”。

最后我为了快速稳定地把这个站点打通，直接选择了一个最务实的方案：

直接把认证参数写死

我最终能跑通的 agent.yaml，核心配置是这样的：

orb:
  config_manager:
    active: local
  backends:
    common:
      diode:
        target: "grpc://hostname:8080/diode"
        client_id: "orb-agent-si te"
        client_secret: "你的secret"
        agent_name: "orb-agent-site02"
    network_discovery:

然后 compose 里也显式写了 environment：

environment:
  DIODE_CLIENT_ID: "orb-agent-site02"
  DIODE_CLIENT_SECRET: "你的secret"

从工程美观上讲，这不是最优雅的方案。 但从“我要今晚把它跑通”的角度讲，这就是最有效的方案。

我这次最大的感受就是：

现场排障时，优先要的是确定性，而不是最漂亮的写法。

六、为什么我后面这套 Orb 配置能成功

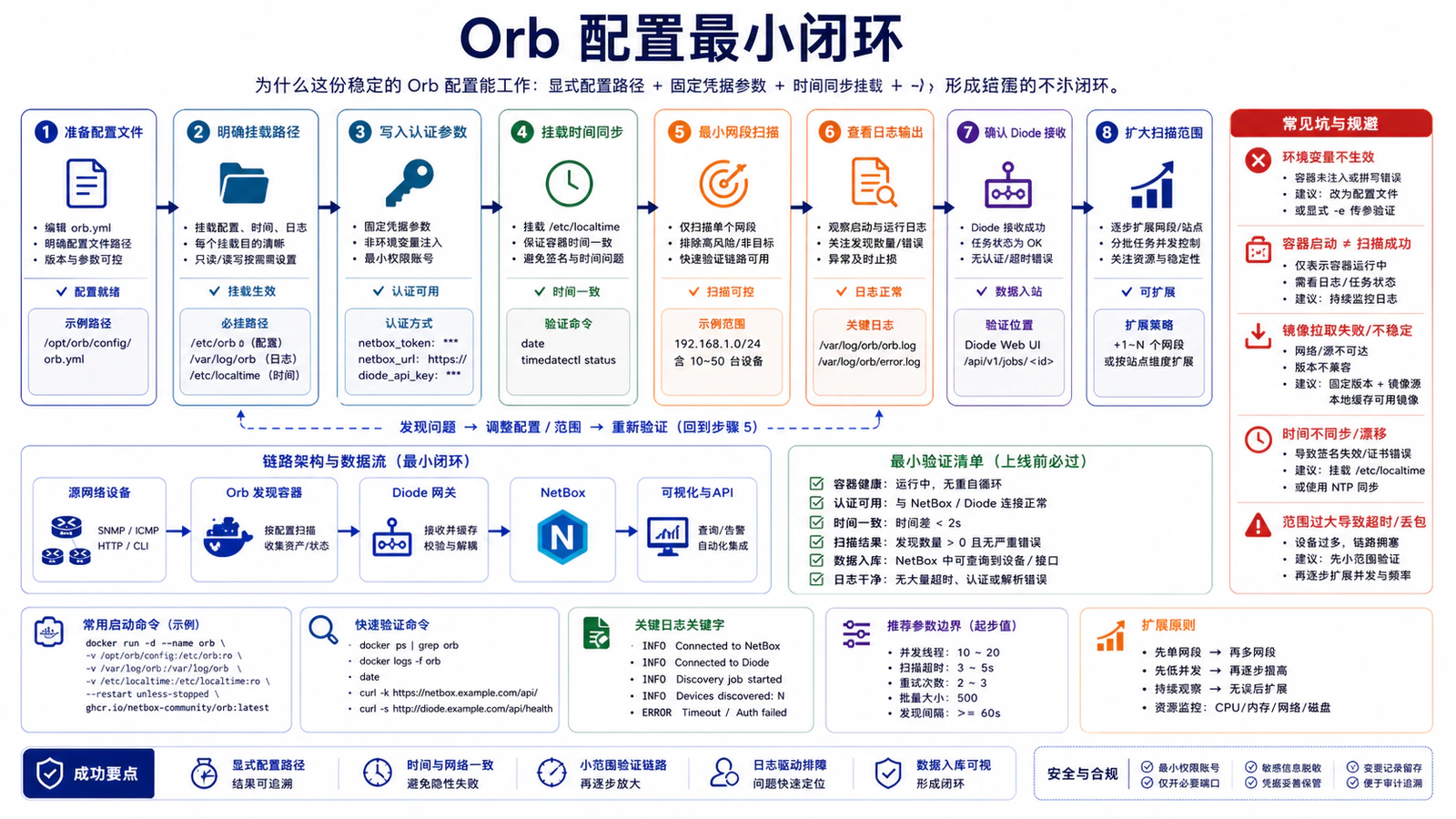

最小闭环

最后我跑通的配置，核心有几个点。

1）配置文件路径明确

我统一用了：

- ./agent.yaml:/opt/orb/agent.yaml
command: ["run", "-c", "/opt/orb/agent.yaml"]

这样 Orb Agent 启动时，路径是明确的，不会猜。

2）认证参数不再依赖不稳定的变量替换

我直接写死 client_id 和 client_secret，彻底绕过“变量到底有没有传进去”这个不确定因素。

3）加了时间同步挂载

我在 compose 里还加了：

- /etc/localtime:/etc/localtime:ro
- /etc/timezone:/etc/timezone:ro

这一步看起来小，但在排 schedule 的时候非常有帮助。 因为前面我有几次都是“看起来到时间了，结果日志没动”，后来才发现很多时候是自己看错了观察窗口。

4）先做最小闭环，再恢复正式范围

我一开始没有直接扫三个网段，而是先缩成：

• 单个网段
• 每分钟调度一次
• 先验证扫描链路是否真的能跑

等最小闭环跑通了，再恢复成正式调度时间和正式扫描范围。

这一步可以极大降低排错复杂度。

七、Orb 到底有没有真正扫描成功，怎么验证

我这次最有价值的一个排障动作，就是用了 dry run。

也就是先不着急只盯着平台上有没有数据，而是让 Orb 把扫描结果先写成 JSON 到本地目录。

这样做有两个好处：

1. 能证明扫描到底有没有真正执行
2. 能证明发现结果到底有没有生成

我当时把配置改成了 dry run 以后，很快就在本地目录里看到了扫描结果文件。

随后日志也出现了最关键的几行：

running scanner
discovery complete
hosts_found: "13"
entities ingested successfully

看到这里，其实整个站点就已经打通了。

也就是说，我这个分站点最终成功实现了：

• Orb Agent 正常运行
• network discovery 正常执行
• 发现结果通过 Diode 成功同步
• 主站点 NetBox 成功接收

这才是真正意义上的“成功”。

不是容器起来了，也不是 policy applied successfully，而是：

真正扫到了主机，并且结果成功进入了我的 NetBox 体系。

八、Orb 扫完只是第一步，后面我还要继续补全资产

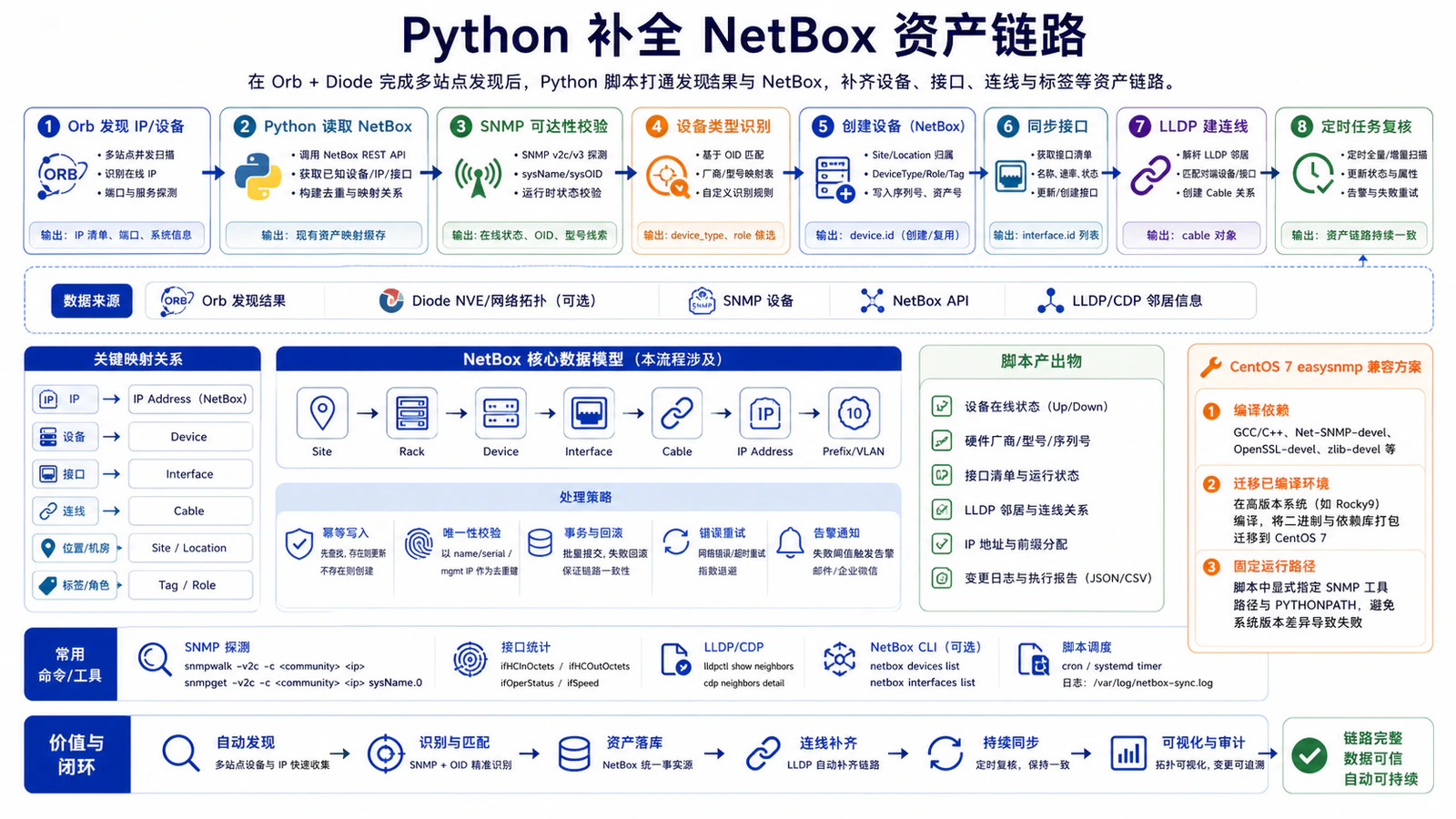

资产补全

这一步其实是很多人容易忽略的。

Orb 的能力更偏向 发现，它擅长把网段里的 IP 和基础探测结果找出来。 但如果我想让 NetBox 里的资产变成真正可用的模型，还得继续补设备、接口、链路。

所以我后面又接上了自己的 4 个 Python 脚本。

我的目录结构是：

/opt/autotask/
├── .env
└── device-auto/
    ├── 1_auto_tag_ip_by_snmp.py
    ├── 2_auto_discover_devices.py
    ├── 3_snmp_interface.py
    └── 4_snmp_lldp_to_cable.py

这 4 个脚本的顺序我不是随便排的，而是按资产建模逻辑来排的。

第一步：给 Orb 发现的 IP 做 SNMP 可达性校验并打标签

脚本 1 的作用是：

• 从 NetBox 中取出 Orb 已发现的 IP
• 根据站点 tag 筛选
• 测试 SNMP 可达性
• 给能管理的 IP 打上 snmp-managed

这一步跑完之后，我才知道哪些 IP 可以继续做设备发现。

第二步：自动创建设备

脚本 2 的作用，是把“IP”补成“设备”。

也就是：

• 根据 SNMP 信息识别设备
• 创建设备对象
• 绑定管理 IP
• 写基础信息

这一步做完，NetBox 才从“有很多 IP”变成“有了一批设备”。

第三步：自动同步接口

脚本 3 是基于 SNMP 把接口同步进去。 设备有了以后，接口才能建。

第四步：基于 LLDP 自动建 Cable

脚本 4 最终完成的是链路层面的自动建模。 没有前面的设备和接口，这一步也没法做。

所以这 4 个脚本一定是一个顺序链路，而不是随便单独跑。

九、CentOS 7 上 Python 环境和 easysnmp 的坑

这一步也是我这次踩得很深的坑之一。

我的脚本依赖这些 Python 包：

• pynetbox
• easysnmp
• python-dotenv
• tqdm
• requests

其中最容易出问题的，就是 easysnmp。

为什么 easysnmp 在 CentOS 7 上麻烦

因为它不是简单的纯 Python 包，而是依赖底层 SNMP 开发环境。 在 CentOS 7 上很容易遇到：

• 编译失败
• 头文件缺失
• Python 版本不匹配
• 安装成功但导入失败

如果硬装，排起来会很费时间。

我后来采用的最稳方案：跨服务器迁移已编译好的 easysnmp

这个方法我很推荐，尤其适合像我这种已经有一台成功环境的情况。

核心思路就是：

• 在源服务器上找到已经安装好的 easysnmp
• 把整个 easysnmp 目录和相关元数据打包
• 传到目标服务器
• 直接解压到目标服务器的 site-packages
• 跳过本地编译

这个方案的好处非常直接：

完全绕过编译过程。

对 CentOS 7 这种环境来说，这基本就是最稳的办法。

如果你手头也有一台已经成功安装 easysnmp 的服务器，我真的建议优先这么干，不要反复硬编译。

十、我的定时任务是怎么设计的

脚本都能手工跑通后，我最后再把它们挂到 cron 里。

我机器上的 Python 路径是：

/usr/bin/python3.10

我实际验证成功的运行方式是：

cd /opt/autotask/device-auto
python3.10 1_auto_tag_ip_by_snmp.py

所以我的 cron 也按这个模式写，保持和手工执行尽量一致：

45 2 * * * cd /opt/autotask/device-auto && /usr/bin/python3.10 1_auto_tag_ip_by_snmp.py >> /opt/autotask/logs/cron/1_auto_tag_ip_by_snmp.log 2>&1
0 3 * * * cd /opt/autotask/device-auto && /usr/bin/python3.10 2_auto_discover_devices.py >> /opt/autotask/logs/cron/2_auto_discover_devices.log 2>&1
15 3 * * * cd /opt/autotask/device-auto && /usr/bin/python3.10 3_snmp_interface.py >> /opt/autotask/logs/cron/3_snmp_interface.log 2>&1
30 3 * * * cd /opt/autotask/device-auto && /usr/bin/python3.10 4_snmp_lldp_to_cable.py >> /opt/autotask/logs/cron/4_snmp_lldp_to_cable.log 2>&1

我这里的设计思路是：

• 凌晨 2:45 开始

• 每 15 分钟跑一个脚本

• 顺序完成：

  • 打 SNMP 标签
  • 创建设备
  • 创建接口
  • 创建 Cable

这套方案适合先上线观察。 后面如果发现第二个脚本执行时间太长，压到了第三个脚本，再考虑把它改成“一个总控脚本串行执行”。

十一、这次我总结出来最有价值的排错思路

回过头看，这次真正让我节省时间的，不是某一条命令，而是下面这些判断方式。

1）先分层，不要混着查

Docker 是 Docker 的问题，Orb 是 Orb 的问题，SNMP 依赖是 SNMP 的问题。 不要一上来把所有问题混成一坨。

2）“容器启动成功”不等于“业务成功”

Orb 这类组件最容易造成假象。 真正的成功，不是 up，也不是 policy applied successfully，而是：

• running scanner
• discovery complete
• entities ingested successfully

3）最小闭环优先

先扫一个网段、先每分钟跑一次、先 dry run，本地先看到结果，再恢复正式配置。 这比一上来就全量扫描三个网段稳定得多。

4）老系统不要死磕最标准的安装姿势

比如 easysnmp，在 CentOS 7 上我就不建议反复硬编译。 有现成能跑的环境，直接迁移编译好的包，效率远高于原地折腾。

5）定时任务要尽量贴近手工成功路径

我手工怎么跑通的，cron 就尽量怎么写。 这可以避免大量“交互 shell 里没问题，定时任务里就找不到路径”的坑。

十二、最后我的结论

这次这个 CentOS 7 站点，最开始看起来只是个“收尾站点”，但实际上它把整条链路都帮我验证完整了：

• CentOS 7 上 Docker 可用
• Orb Agent 可用
• Diode 同步到主站 NetBox 可用
• Orb 发现结果质量正常
• 后续 Python 自动化补全设备、接口、链路可落地
• 定时任务也能跑通

这对我来说意义很大。

因为它证明了：

NetBox 多站点纳管这条路是能真正跑起来的。

不是停留在“我能扫到几个 IP”，而是已经逐步形成：

• 自动发现
• 自动同步
• 自动建模
• 自动补全

这才是我想要的方向。

写在最后

如果你也在做：

• NetBox 多站点纳管
• Orb / Diode 联动发现
• SNMP 自动发现与资产建模
• 老旧环境（比如 CentOS 7）上的自动化落地

那我这次踩过的这些坑，应该能帮你少走不少弯路。

我后面还会继续整理：

• Orb 多站点最佳实践
• NetBox 自动建模脚本优化
• LLDP 自动建链思路
• 基于发现结果的资产治理方案

如果你也在做类似方向，欢迎来找我交流

我会持续分享我自己在 NetBox、Orb、自动化运维、资产建模 这条线上的实战过程。

关注我，后面我会把这些能力逐步整理成一套完整的方法论和可复用方案。
